Приводные роликовые однорядные цепи. Класс A.


Приводные роликовые однорядные цепи серии А являются одними из самых распространенных цепей, применяемых в промышленности. Данные цепи соответствуют стандарту ISO 606:2004 «Приводные роликовые и втулочные цепи». Буква «А» в обозначении серии обозначает соответствие цепей американскому стандарту ANSI. Втулочные цепи маркируются буквой «C».

Пример условного обозначения:

16 A-1 ISO 606

16 – стандартный номер цепи, обозначающий шаг цепи в 16-х долях дюйма (25,4 мм)

A – Цепь изготовлена согласно американских стандартов

1 – Рядность цепи (1)

ISO 606 – Нормативный документ

Значения шага цепи и разрушающей нагрузки не указываются в названии цепи по ISO, как это сделано в ГОСТ, эти значения смотрите в приведенной ниже таблице характеристик.

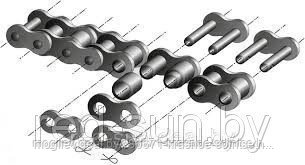

Данные цепи комплектуются соединительными звеньями (замками) и переходными звеньями, которые имеют обозначения соответственно:

16 A-1 CL

16 A-1 OL



Ниже приведены типоразмеры цепей, соответствующих данному стандарту. Стоит отметить, что практически все цепи данной категории постоянно в наличии на складе в Республике Беларусь. За консультацией обращайтесь по телефонам в шапке сайта.

DIN/ISO Chain No. ANSI Chain No. Шаг Диаметр ролика Ширина между внутренними пласти- нами Диаметр валика Длина валика Ширина внутренней пластины Толщина пластины Разрушающая нагрузка (не менее) Средняя разрушающая нагрузка Вес 1 метра
P d1 max b1 min d2 max L max Lc max h2 max T max Q min Q0 q
mm mm mm mm mm mm mm mm kN/LB kN kg/m
*03C *15 4.7625 2.48 2.38 1.62 6.10 6.90 4.30 0.60 1.80/409 2.0 0.08
*04C-1 *25 6.350 3.30 3.18 2.31 7.90 8.40 6.00 0.80 3.50/795 4.6 0.15
*06C-1 *35 9.525 5.08 4.77 3.58 12.40 13.17 9.00 1.30 7.90/1795 10.8 0.33
085-1 41 12.700 7.77 6.25 3.58 13.75 15.00 9.91 1.30 6.67/1516 12.6 0.41
08A-1 40 12.700 7.95 7.85 3.96 16.60 17.80 12.00 1.50 14.10/3205 17.5 0.62
10A-1 50 15.875 10.16 9.40 5.08 20.70 22.20 15.09 2.03 22.20/5045 29.14 1.02
12A-1 60 19.050 11.91 12.57 5.94 25.90 27.70 18.00 2.42 31.80/7227 41.5 1.50
16A-1 80 25.400 15.88 15.75 7.92 32.70 35.00 24.00 3.25 56.70/12886 69.4 2.60
20A-1 100 31.750 19.05 18.90 9.53 40.40 44.70 30.00 4.00 88.50/20114 109.2 3.91
24A-1 120 38.100 22.23 25.22 11.10 50.30 54.30 35.70 4.80 127.00/28864 156.3 5.62
28A-1 140 44.450 25.40 25.22 12.70 54.40 59.00 41.00 5.60 172.40/39182 212.0 7.50
32A-1 160 50.800 28.58 31.55 14.27 64.80 69.60 47.80 6.40 226.80/51545 278.9 10.10
36A-1 180 57.150 35.71 35.48 17.46 72.80 78.60 53.60 7.20 280.20/63682 341.8 13.45
40A-1 200 63.500 39.68 37.85 19.85 80.30 87.20 60.00 8.00 353.80/80409 431.6 16.15
48A-1 240 76.200 47.63 47.35 23.81 95.50 103.00 72.39 9.50 510.30/115977 622.5 23.20



Основные
Производитель  Альба-Цепь
Страна производительРоссия
