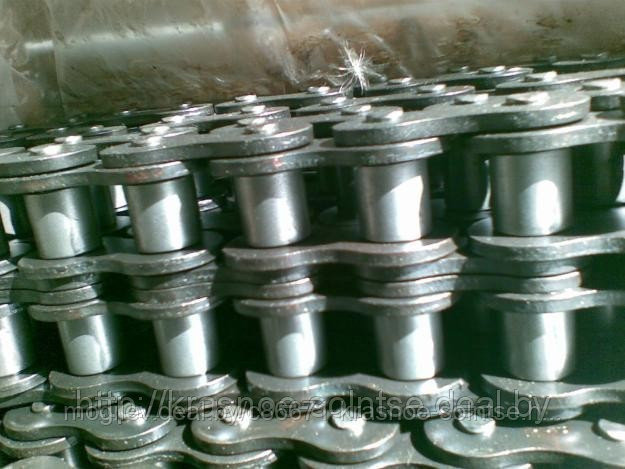

Приводные роликовые цепи повышенной точности и прочности
Цену уточняйте
- В наличии
- Оптом и в розницу
+375 (22) 272-40-00
отдел сбыта/факс
- +375 (29) 140-17-10Продажи резервуаров в РФ 24/7
- +375 (22) 273-59-99отдел сбыта/факс
- +375 (29) 140-17-10руководитель
- +375 (22) 273-62-22отдел сбыта/факс
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа
Приводные роликовые цепи повышенной точности и прочности
Наименование цепи по DIN/ISO | Наименование цепи по ANSI. | Шаг | Диаметр ролика | Ширина между внутренними пласти- нами | Диаметр валика | Длина валика | Ширина внутренней пластины | Толщина пластины | Поперечный шаг | Разрушающая нагрузка (не менее) | Средняя разрушающая нагрузка | Вес 1 метра | |
P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Pt | Q min | Q0 | q | ||
mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kN | kg/m | ||
*35H-1 | 9.525 | 5.08 | 4.77 | 3.58 | 13.3 | 14.3 | 9.00 | 1.50 | - | 7.9/1795 | 10.8 | 0.41 | |
08AH-1 | 40H-1 | 12.700 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 12.00 | 2.03 | - | 14.1/3205 | 19.1 | 0.82 |
10AH-1 | 50H-1 | 15.875 | 10.16 | 9.40 | 5.08 | 22.1 | 23.4 | 15.09 | 2.42 | - | 22.2/5045 | 30.2 | 1.25 |
12AH-1 | 60H-1 | 19.050 | 11.91 | 12.57 | 5.94 | 29.2 | 31.0 | 18.00 | 3.25 | - | 31.8/7227 | 42.7 | 1.87 |
16AH-1 | 80H-1 | 25.400 | 15.88 | 15.75 | 7.92 | 36.2 | 37.7 | 24.00 | 4.00 | - | 56.7/12886 | 71.4 | 3.10 |
20AH-1 | 100H-1 | 31.750 | 19.05 | 18.90 | 9.53 | 43.6 | 46.9 | 30.00 | 4.80 | - | 88.5/20114 | 112.4 | 4.52 |
24AH-1 | 120H-1 | 38.100 | 22.23 | 25.22 | 11.10 | 53.5 | 57.5 | 35.70 | 5.60 | - | 127.0/28864 | 160.9 | 6.60 |
28AH-1 | 140H-1 | 44.450 | 25.40 | 25.22 | 12.70 | 57.6 | 62.2 | 41.00 | 6.40 | - | 172.4/39182 | 217.3 | 8.30 |
32AH-1 | 160H-1 | 50.800 | 28.58 | 31.55 | 14.27 | 68.2 | 73.0 | 47.80 | 7.20 | - | 226.8/51545 | 285.8 | 10.30 |
36AH-1 | 180H-1 | 57.150 | 35.71 | 35.48 | 17.46 | 75.9 | 81.6 | 53.60 | 8.00 | - | 281.0/63863 | 341.8 | 14.83 |
40AH-1 | 200H-1 | 63.500 | 39.68 | 37.85 | 19.85 | 86.6 | 93.5 | 60.00 | 9.50 | - | 353.8/80409 | 444.5 | 19.16 |
48AH-1 | 240H-1 | 76.200 | 47.63 | 47.35 | 23.81 | 109.6 | 115.9 | 72.30 | 12.70 | - | 510.3/115977 | 622.5 | 30.40 |
12AH-2 | 60H-2 | 19.050 | 11.91 | 12.57 | 5.94 | 55.3 | 57.1 | 18.00 | 3.25 | 26.11 | 63.6/14455 | 84.5 | 3.71 |
16AH-2 | 80H-2 | 25.400 | 15.88 | 15.75 | 7.92 | 68.8 | 70.3 | 24.00 | 4.00 | 32.59 | 113.4/25773 | 145.3 | 6.15 |
20AH-2 | 100H-2 | 31.750 | 19.05 | 18.90 | 9.53 | 82.7 | 86.0 | 30.00 | 4.80 | 39.09 | 177.0/40227 | 225.9 | 9.03 |
24AH-2 | 120H-2 | 38.100 | 22.23 | 25.22 | 11.10 | 102.4 | 106.4 | 35.70 | 5.60 | 48.87 | 254.0/57727 | 322.7 | 13.13 |
28AH-2 | 140H-2 | 44.450 | 25.40 | 25.22 | 12.70 | 109.8 | 114.4 | 41.00 | 6.40 | 52.20 | 344.8/78364 | 437.7 | 16.60 |
32AH-2 | 160H-2 | 50.800 | 28.58 | 31.55 | 14.27 | 130.1 | 134.9 | 47.80 | 7.20 | 61.90 | 453.6/103091 | 571.6 | 20.20 |
40AH-2 | 200H-2 | 63.500 | 39.68 | 37.85 | 19.85 | 164.9 | 171.8 | 60.00 | 9.50 | 78.31 | 707.6/160818 | 894.9 | 38.11 |
12AH-3 | 60H-3 | 19.050 | 11.91 | 12.57 | 5.94 | 81.4 | 83.2 | 18.00 | 3.25 | 26.11 | 95.4/21682 | 113.9 | 5.54 |
16AH-3 | 80H-3 | 25.400 | 15.88 | 15.75 | 7.92 | 101.4 | 102.9 | 24.00 | 4.00 | 32.59 | 170.1/38659 | 203.5 | 9.42 |
20AH-3 | 100H-3 | 31.750 | 19.05 | 18.90 | 9.53 | 121.8 | 125.1 | 30.00 | 4.80 | 39.09 | 265.5/60341 | 314.8 | 12.96 |
24AH-3 | 120H-3 | 38.100 | 22.23 | 25.22 | 11.10 | 151.2 | 155.2 | 35.70 | 5.60 | 48.87 | 381.0/86591 | 444.7 | 19.64 |
28AH-3 | 140H-3 | 44.450 | 25.40 | 25.22 | 12.70 | 162.0 | 166.6 | 41.00 | 6.40 | 52.20 | 517.2/117545 | 598.4 | 24.90 |
32AH-3 | 160H-3 | 50.800 | 28.58 | 31.55 | 14.27 | 192.0 | 196.8 | 47.80 | 7.20 | 61.90 | 680.4/154636 | 787.3 | 30.10 |
40AH-3 | 200H-3 | 63.500 | 39.68 | 37.85 | 19.85 | 243.2 | 250.1 | 60.00 | 9.50 | 78.31 | 1061.4/241227 | 1228.2 | 57.06 |
Наименование цепи по DIN/ISO | Шаг | Диаметр ролика | Ширина между внутренними пласти- нами | Диаметр валика | Длина валика | Ширина внутренней пластины | Толщина пластины | Разрушающая нагрузка (не менее) | Вес 1 метра | |
P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | t/T max | Q min | q | |
mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kg/m | |
04BH | 6.000 | 4.00 | 2.80 | 1.85 | 8.4 | 9.4 | 5.0 | 0.9 | 5.0/1136 | 0.14 |
*06BH | 9.525 | 6.35 | 5.72 | 3.58 | 14.4 | 15.4 | 8.2 | 1.6 | 11.25/2557 | 0.51 |
08BH | 12.700 | 8.51 | 7.85 | 4.45 | 18.8 | 19.9 | 11.8 | 2.03 | 20.6/4682 | 0.79 |
10BH | 15.875 | 10.16 | 9.65 | 5.08 | 20.2 | 21.6 | 14.7 | 1.85 | 25.0/5681 | 1.03 |
12BH | 19.050 | 12.07 | 11.68 | 5.94 | 25.2 | 26.8 | 16.0 | 2.42 | 40.0/9091 | 1.45 |
12BV | 19.050 | 12.07 | 11.68 | 6.10 | 24.5 | 26.5 | 16.0 | 2.42 | 36.00/8182 | 1.43 |
12BHF2 | 19.050 | 12.07 | 13.50 | 5.72 | 28.8 | 30.3 | 16.5 | 2.80 | 35.0/7954 | 1.71 |
16BH | 25.400 | 15.88 | 17.02 | 8.90 | 35.7 | 38.9 | 24.1 | 4.0/3.1 | 80.0/18182 | 3.11 |
24BH | 38.100 | 25.40 | 25.40 | 14.63 | 58.6 | 63.4 | 36.2 | 7.5/6.0 | 225.0/51136 | 9.00 |
24BHF2 | 38.100 | 25.40 | 25.40 | 14.63 | 57.8 | 62.2 | 37.0 | 7.2/6.0 | 225.4/51227 | 9.10 |
Основные | |
---|---|
Производитель | Альба-Цепь |
Страна производитель | Россия |
