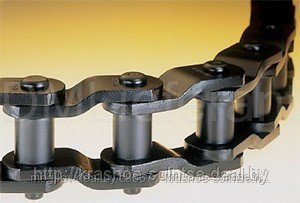

Приводные роликовые цепи с изогнутыми пластинами

Приводные роликовые цепи с изогнутыми пластинами применяются в механизмах, которые работают в условиях повышенной непостоянной нагрузки. К таким механизмам относятся цепные приводы буровых установок, гусеничной техники, а также строительных машин. Таким образом цепи ПРИ используются в крайне неблагоприятных условиях, когда возможны непостоянные, а также ударные нагрузки на цепь. Особенностью данных цепей является изогнутая форма пластин. При перегрузках цепи, пластины не разрушаются, а вытягиваются (изменяют свою форму), что не выводит механизм из строя. Приводные роликовые цепи с изогнутыми пластинами всегда изготавливаются отрезками с нечетным количеством звеньев. Классифицируются цепи ПРИ по ГОСТ 13568-97, а также ISO 606.

Пример условного обозначения:

ПРИ-103,2-650 ГОСТ 13568-97

ПРИ-приводная роликовая с изогнутыми пластинами;

103,2-шаг цепи (мм);

650-разрушающая нагрузка кН (65000 кгс);

ГОСТ 13568-97-нормативный документ.

1

Наименование цепи по DIN/ISO Шаг Диаметр ролика Ширина между внутренними пластинами Диаметр валика Длина валика  Глубина пластины Толщина пластины Разрушающая нагрузка (не менее) Средняя прочность на растяжение Вес 1 метра
P d1 max b1 min d2 max L max h2 max T Q min Q 0 q
mm mm mm mm mm mm mm kN/LB kN kg/m
 2010 63.50 31.75 38.10 15.90 89.0 47.8 7.9 250.0/56818 270.0 13.53
 2510 78.10 31.75 36.90 16.00 94.8 40.0 8.0 271.0/61590 292.6 10.72
 2510H 78.10 31.75 36.90 16.50 95.3 45.0 9.5 280.4/63727 302.8 12.70
2512(MXS3011) 77.90 41.28 39.60 19.05 100.0 57.0 9.7 340.0/77272 367.2 18.40
 2512F2 77.90 41.28 38.50 19.05 103.4 60.0 10.0 400.0/90909 420.0 20.28
 2814 88.90 44.45 36.60 22.23 117.6 58.0 12.7 471.0/105955 507.6 25.70
 3214 103.20 44.45 48.00 22.00 123.5 55.0 13.0 476.0/108180 514.0 23.60
 3214F1 103.20 45.45 49.20 23.90 129.0 60.0 14.0 666.4/151450 700.0 26.70
 3315 103.45 45.24 49.30 23.85 130.0 63.5 14.2 550/125000 594.0 27.71
 3618 114.30 57.15 52.30 27.97 138.0 79.2 14.2 760.0/172727 820.8 41.20
 4020 127.00 63.50 69.90 31.78 165.7 88.9 15.7 987.0/224300 1069.2 48.60
 2184 152.40 76.20 35.00 22.20 96.0 51.0 9.5 330.0/75000 378.0 18.17
 MXS882 66.27 22.23 28.58 11.10 68.5 28.5 6.4 115.6/26272 124.8 5.30
 MXS3075 78.10 31.75 38.10 16.46 93.55 44.5 9.7 334.0/75909 360.7 13.45
 MXS1242 103.20 44.45 49.20 22.23 124.5 57.0 12.8 623.0/141591 672.8 24.63
 SS588 66.27 22.23 28.60 11.11 63.7 28.6 6.4 130.0/29545 144.0 5.46
 SS588F1 66.27 22.23 27.00 11.11 62.0 28.6 6.4 88.9/20205 97.8 5.39
 SS588F2 66.27 22.23 27.00 9.53 59.0 25.4 5.6 84.46/19195 91.2 4.26
 SS568H 77.90 41.30 39.70 19.05 97.6 57.0 9.5 340.0/77272 367.2 19.80
 SS40H(P) 78.11 31.75 38.10 15.88 97.0 41.5 9.5 250.0/56818 280.0 12.60
SS124 103.20 44.45 49.20 22.23 127.2 57.0 12.7 560.0/127272 590.0 22.57
 SS15F1 103.45 45.24 47.60 23.85 133.0 60.0 15.0 650/147726 616.0 27.34
 SS1245 103.45 45.20 49.60 23.80 129.4 60.0 14.5 550/125000 605.0 31.19
 SS635H 114.30 57.20 52.40 27.94 137.0 76.2 14.5 760/172727 836.0 37.80
 2010H 63.50 31.75 31.75 15.88 97.0 41.5 9.5 250/56815 275.0 11.91
 SS2065 50.80 28.58 32.50 15.05 79.5 38.0 7.9 220/49998 242.0 12.14
 4020SH 127.00 63.50 69.90 31.75 165.7 88.9 15.7 1332.8/302893 1246.0 48.60
 2814F1 88.90 44.45 36.90 22.23 117.6 60.0 13.5 556/126358 611.0 24.20
 2814F2 88.90 44.45 38.60 22.23 119.6 58.0 12.7 559/127040 614.9 25.40
 SH1245 103.45 45.30 49.60 23.80 130.0 60.0 14.5 722/164084 794.0 31.00
 P153 153.619 34.93 53.98 17.48 107.0 44.5 9.5 150/34090 165.0 10.90
 P153F2 153.619 34.93 53.98 17.48 100.0 44.5 8.0 150/34090 165.0 9.80
 2510F1 78.10 31.75 36.60 16.00 88.9 38.1 8.0 124.5/28295 137.0 9.93
 SS635HF1 114.30 57.20 52.40 27.94 137.0 76.2 17.5 964/219085 1060.0 37.90
 RO6042F1 152.40 76.20 76.30 44.00 184.0 120.0 19.0 1500/340900 1600.0 63.60
 SS568HF2 77.90 31.75 39.70 19.05 98.5 57.0 9.5 447/101588 491.0 16.90
 RO1205 127.00 63.50 65.00 31.75 147.6 82.5 14.2 872/198177 955.0 42.93
 2510F2 78.10 31.75 36.60 15.75 88.0 38.1 8.0 225/51135 278.0 11.70
 *MX603 76.20 22.50 38.00 14.00 88.0 40.0 8.0 147/33408 161.0 9.20
 4824 152.40 76.20 74.60 38.10 186.0 100.0 20.0 1600/363632 1700.0 69.80
 R3112 50.80 28.70 31.00 14.20 73.9 41.4 6.4 168.9/38385 185.0 10.70
 MXS3075F1 78.10 33.00 38.10 16.46 94.5 44.5 9.7 334/75907 365.8 14.00
 MXS3075F2 78.100 31.75 38.10 17.81 90.0 45.0 8.0 333.2/75726 365.8 12.20


12

Наименование цепи по DIN/ISO Шаг Диаметр ролика Ширина между внутренними пластинами Диаметр валика Длина валика  Глубина пластины Толщина пластины Разрушающая нагрузка (не менее) Средняя прочность на растяжение
P d1 max b1 min d2 max L max h2 max T Q min Q 0
mm mm mm mm mm mm mm kN/LB kN
SS40SL 78.105 31.78 31.75 15.90 89.15 38.0 9.5 250.0/56818 266.88
