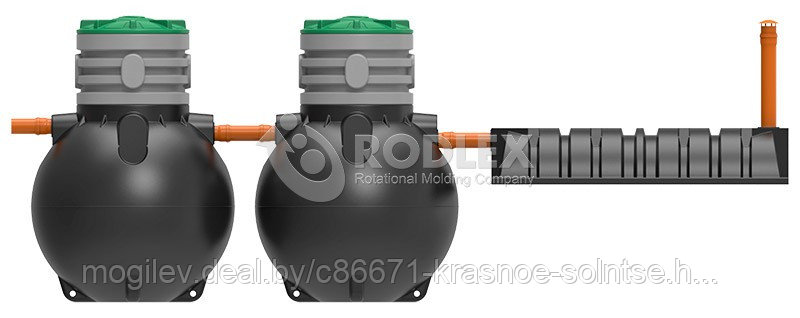

Септик 3000 литров 2 камерный TOR с инфильтрационным блоком - комплект

NEW 2018 года! Нет аналогов в России.

Готовые комплектные септики TOR® уникальной формы для монтажа в грунт без бетонной плиты.

Канализационный комплект для устройства автономной канализации загородного дома и дачи модульного типа готового к монтажу и эксплуатации, с глубиной монтажа 2000 мм.

Септики RODLEX® серии TOR® - это самотечные, энергонезависимые, индивидуальные септики для автономной канализации загородного дома и дачи уникальной формы высокой надежности с почвенной фильтрацией.

Готовое очистное сооружение включает в себя:

Септик 2 камерный TOR состоящий из 2 независимых прочных полиэтиленовых емкостей объемом 3000 литров оснащенных патрубками и гасителями потока

Винтовые крышки

Дренажный блок рабочим объемом 500 литров

Готовое очистное сооружение на базе прочных септиков TOR® имеет круглую форму которая может выдерживать значительное давление и подвижки грунта не деформируясь. Не требует установки на бетонную плиту. При обратной засыпки (закапывании) не требует обсыпки пескоцементной смесью.

Изготавливается из первичного полиэтилена методом литья, корпус септика и компоненты имеют цельнолитую конструкцию, что обеспечивает конструкции высокие эксплуатационные характеристики. Отличается ярко выраженным дизайном.

Септики для дачи TOR® от Rodlex® идеальны для домов, дачи, коттеджа с количеством постоянного и временного проживания от 4 до 5 человек. Расчетное водопотребление составляет от 170 до 200 литров воды на 1 человека.

Выбор и расчет объема септика

При выборе септика важно определить необходимый объем. Данный объем определяем исходя из расчета 600 литров объема системы. Полученная цифра рассчитывается по СНИП - 170-200 литров на 1 человека в сутки умноженное на время пребывания сточных вод в септике (не менее трехкратного объема притока). Из семьи в 5 человека рассчитываем 200х5 чел=1000х3 сут=3000 литров. Необходимый объем септика должен составлять 3000 литров.

Для увеличения объема переработки до 1500-2000 литров в сутки, перед 2 камерной системой TOR устанавливается дополнительный накопительный септик-емкость ТОR 1500, которая служит первичным усреднителем сточной воды, где отделяются ПАВ, жиры и твердые вещества перед поступлением в 2 камерный септик. Обслуживание производится путем откачивания первой емкости 1 раз в 2-3 года (удаление скопившегося осадка).

Общее описание cистемы

Септик TOR является энергонезависимым, простейшей (независимой) системой биологической очистки сточных вод работающей при самотечном течении стоков последовательно через 2 камеры, отделяя взвешенные и твердые вещества, которые выпадают в осадок и оседают на дно, где происходит анаэробный процесс очистки сточных вод канализационных стоков идущих от строения.

Готовая канализационная система TOR 3000 с дренажным поглотительным блоком, рассчитан на постоянное проживание 5 человек с водопотребление в сутки на 1 человека от 170 до 200 литров.

Расчет требуемой кубатуры септика производится согласно принятым нормам (СНиП 2.04.03.85 «Канализация. Наружные сети и сооружения»): при расходе сточных вод до 5 м3 /сут — не менее трехкратного суточного притока из расчета от 170 до 200 л/сут на каждого проживающего.

Конструкция

Конструктивно, готовое очистное сооружение состоит из двух независимых и сообщенных между собой полиэтиленовых емкостей общим объемом 3000 литров, удлиняющей горловиной и крышкой, манжетами для ввода и вывода труб диаметром 110мм., готовой к монтажу и эксплуатации.

Шарообразная форма септика позволяет производить монтаж канализационной установки без бетонной плиты. Не требует специального монтажа.

Данную канализационную систему не выдавливает, подходит для установки в любой тип грунта. Является самоочищающим. Твердые вещества скапливаются на дне первой приемной емкости, не оседая в ребрах и на стенках.

Готовый к монтажу 2 секционный септик TOR с дренажным блоком, позволяет снизить эксплуатационные расходы в связи с отсутствием аэраторов и питанием от электричества компрессоров, которые нагнетают воздух для работы аэрационных элементов. Экономически выгоден при монтаже.

Принцип работы

Работа двухобъемного септика (отстойника) основан на механической и биологической очистки поступающих, загрязненных хозяйственно-бытовых сточных вод.

Cептик Rodlex-SO-TOR объемом 3000 л., является самотечным. Загрязненная вода, поступающая в очистное сооружение идет по трубам уложенным от дома к системе под отрицательным углом ( 1-2 см на 1 метр). Как и от септика к полям фильтрации. Отверстия в септике расположены на разной высоте, что позволяет свободно двигаться стоком из камеры в камеру на фильтрационную площадку, в инфильтраторы, колодцы.

1 камера септика – это приемное отделение в емкости (септическая камера), куда поступают необработанные, черные и серые сточные воды от сан узла, кухни, ванной, джакузи и тп. В первой камере происходит первичное отстаивание жидкости по принципу графитации, где ПАВ (поверхностно активные вещества) в виде пленок и жира всплывают на поверхность, а тяжелые включения (песок и другие неорганические соединения) выпадают в осадок. Далее сточные воды канализации поступают во вторую камеру.

2 камера септика – это камера биологической очистки сточных вод (анаэробного сбраживания), в которой посредством анаэробных бактерий и микроорганизмов, живущих без поступления кислорода (поддерживается дефицит свободного кислорода), происходит биологическая очистка сточной воды и окисление. Стоки движутся самотеком на окончательную доочистку в поля фильтрации, в фильтрующий колодец или через промежуточный, ревизионный колодец в дренажные поля.

Основной этап - доочистка сточных вод!

Сточная вода прошедшая механическую и биологическую очистку в септике поступает в грунт через дренажный инфильтрационный блок, где проходит самая главная часть окончательной очистки стоков отделившихся от ПАВ и взвешенных частиц - природная очистка стоков в фильтрующих полях.

Важная информация!

Для эффективной работы любого септика или систем глубокой биологической очистки сточных вод важно понять, куда деть условно очищенные стоки, куда она будет уходить после канализационной системы. Присутствие нормальных, проницаемых грунтов (песок, суглинок), обеспечивают системе полноценную нормальную работу. При плохих грунтах (глина, плывун), наличия высокого уровня грунтовых вод доочистка сточных вод практически невозможна. В этом случае необходимо сооружать искусственные фильтрационные поля созданные из щебня и песка большой площадью, фильтрационных блоков с накопительной способностью для постепенного поглощения грунтом.

Эффективное и надежное поле фильтрации для септика

Фильтрующая площадка может быть создана для окончательной природной доочистки условно очищенных стоков (65-70%) из инфильтрационных блоков R-Block соединенных между собой, из фильтрующего колодца UN , из дренажной перфорированной трубы в геотекстиле или кокосовой оплетке, обеспечивающей защиту трубы от поступления в нее песка и других мелких частиц находящихся в грунте.

Инфильтрационный тоннель R-Block от Rodlex обладает большой накопительной способностью объемом 500 литров и заменяет 1300 кг щебня или 50 метров дренажной трубы экономя место на участке.

Для эффективной работы септика и живущих бактерий систему утепляют и добавляют систематически (1 -2 раза) в месяц полезные бактерии и микроорганизмы в порошке или жидком виде. Данные бактерии для септика позволяют ускорить процесс биологической очистки, снизить объем осадка, запаха в очистном сооружении.

При высоком уровне грунтовых вод возможна установка септика при правильной организации поля фильтрации, как правило при ВУГВ под полями фильтрации устанавливаются дренажные трубы с рядом смонтированной насосной станцией, состоящей из герметичного колодца с поплавковым насосом куда поступает избыточная грунтовая вода с последующем водоотведением грунтовой воды в сточную канаву. Или поля фильтрации организуют на земле (искусственный бархан из насыпи песка и земли).

Рекомендации

Cпециалисты компании Rodlex рекомендуют после канализационных систем перед полями фильтрации установку дополнительного приемного колодца серии KDU,D1000 для контрольного и смотрового колодца где установлен обратный клапан (на входе, в колодце) с целью недопускания (обратного) поступления избыточных грунтовых вод образовавшихся от таяния снега после зимы из полей фильтрации.

Преимущества септика серии TOR

• Высокопрочный корпус септика уникальной конструкции без монтажа на бетонную плиту
• Круглая форма со сферическими боковинами и специальными ребрами жесткости обеспечивает высокую устойчивость к давлению грунтовой воды и отрицательного воздействия грунтов.
• Удобный диаметр колодца обслуживания с винтовой крышкой
• Удобное расположение внутренних перегородок для регламентированного откачивания ( раз в 3-4 года) осадка - тяжелых частиц и твердых включений образовавшихся в период эксплуатации.
• 100% герметичность
• Отсутствие коррозийных элементов
• Срок эксплуатации более 30 лет.
• .

• Варианты отвода очищенных сточных вод из системы представлен на базе септика V 4000 литров:

1. При наличие хорошо проницаемых грунтов в дренажные (перфорированные трубы) самотеком с организацией фильтрующего слоя из песка и гранитного щебня (фр.30-40) под дренажной трубой.

2. В фильтрационные (накопительные) блоки.

3. В бетонные фильтрующие колодцы без дна.

4. При глинистых грунтах и плывун принудительно с помощью насосной станции производится отвод сточных вод в насыпные поля фильтрации устроенных в верхних (проницаемых) слоях грунта.

5. Отвод сточной воды из септика осуществляется в сборные фильтрующие колодцы Rodlex® c винтовой крышкой, что обеспечивает заказчику дополнительный объем накопления очищенного стока для эффективного поглощения грунтом.

6. При большой разницы гиодезической высоты выходной трубы из дома от 800 до 2000 мм, большой удаленности канализационной системы от дома, используется канализационная насосная станция для принудительной подачи сточных вод в септик
